Зачем нужен бункер-ориентатор для пробок и как выбрать модель для своей линии розлива

Бункеры-ориентаторы подают пробки в зону укупоривания и ориентируют их в нужное положение перед установкой на бутылку или канистру. Эти устройства обеспечивают высокую скорость и точность ориентации по сравнению с ручным трудом. Рассказываем, как выбрать бункер в зависимости от конструкции укупорочного автомата, типа пробок и производительности.

Как работает бункер-ориентатор

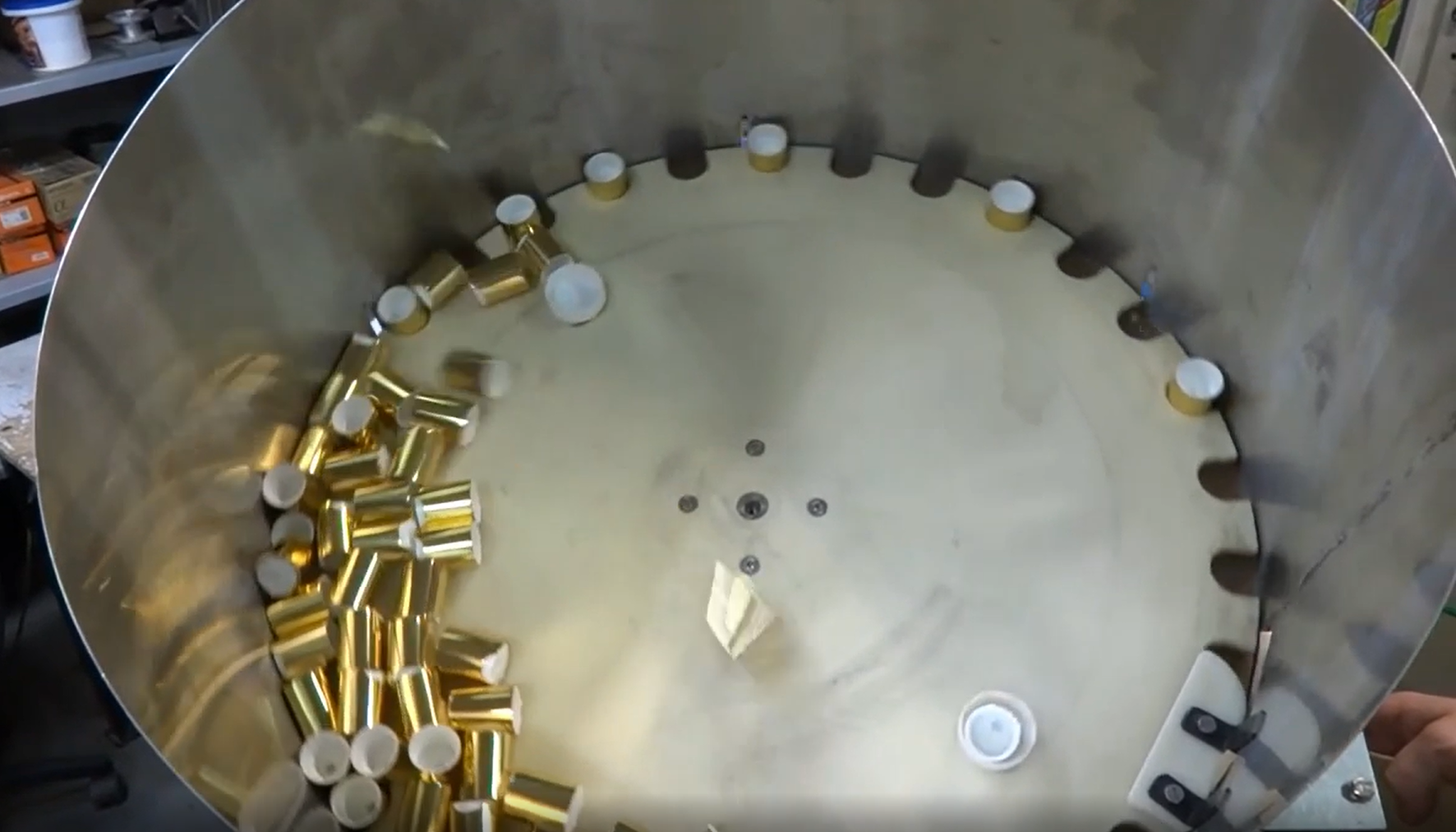

Главная особенность устройства в том, что все пробки подаются в одном положении. Неправильно ориентированные пробки возвращаются обратно в накопитель. Остальные попадают в пробкопровод, где их положение уже не меняется. Затем поступают в лоток поштучной выдачи и на горловину бутылки.

Выделяют несколько видов устройств, которые отличаются по расположению, принципу работы и подбираются под потребности производства.

Расположение

Верхнего исполнения

Устанавливаются непосредственно над укупорочными головами или на узкой стойке рядом, что позволяет подавать пробки под действием силы тяжести. Ориентация пробок происходит в специальном лотке или вращающемся диске.

Преимущества:

• Компактность, не требуют дополнительной площади.
• Простота обслуживания благодаря более простой конструкции.
• Более низкая стоимость.

Подходит:

• При недостатке производственных площадей.
• Для ориентации винтовых пробок.

Пример

Для клиента в Зеленограде Калининградской области мы разработали укупорочный автомат для 4-литровых бутылок нестандартной конфигурации — очень высоких и узких. Для экономии пространства пробки подаются бункер-ориентатором в верхнем исполнении.

Напольные

Располагаются рядом с укупорочным автоматом. Пробки обычно засыпаются в бункер, расположенный не выше 1 м от уровня пола, а уже затем ориентируются, поднимаются наверх и попадают в лоток поштучной выдачи.

Преимущества:

• Большая вместимость.
• Удобство загрузки пробок и визуального контроля наполнения бункера.

Подходит:

• Для винтовых пробок.
• Для линий, работающих на больших скоростях.

Пример

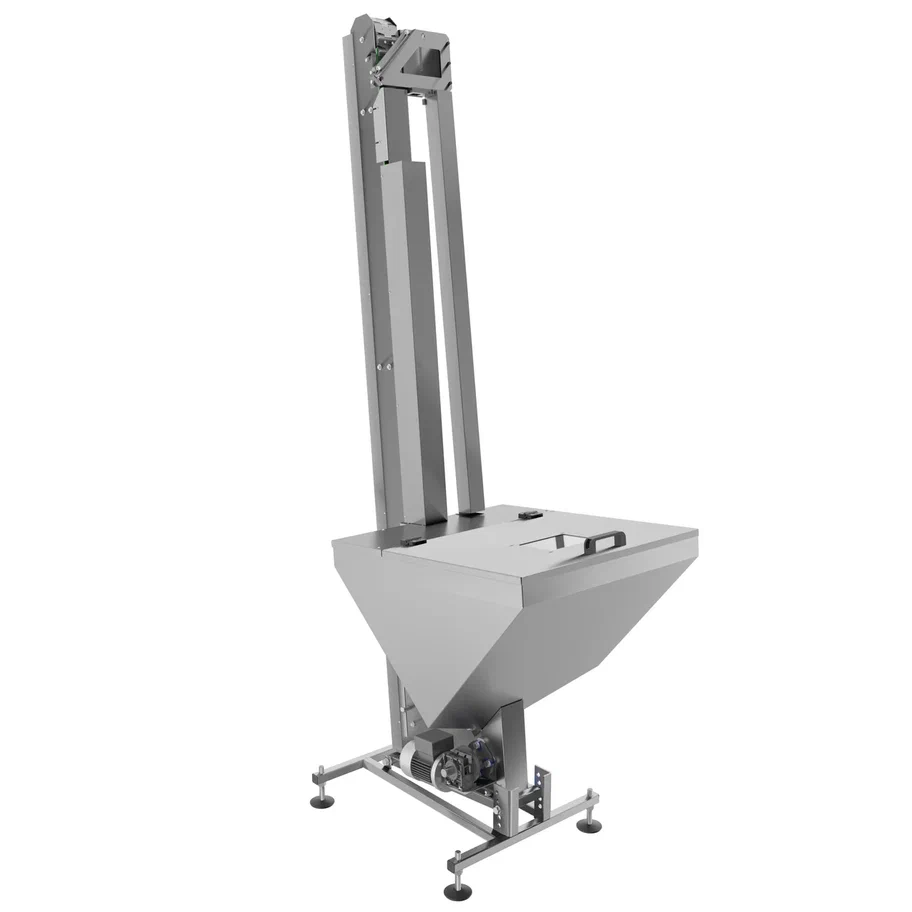

Мы оснащаем укупорочный автомат ПАККА-1000УА в стандартной комплектации напольным бункер-ориентатором. Элеватор поднимает пробки всегда в одном и том же положении, затем по пробкопроводу они отправляются на автомат укупоривания.

Принцип работы

Механические

Ориентация пробок происходит за счет вращающихся дисков, желобов или рельсов. Пробки скользят по направляющим, а неправильно расположенные отсеиваются обратно в бункер. Разделение происходит механически, с учетом формы пробки.

Преимущества:

• Надежность и простота конструкции.
• Низкое энергопотребление.
• Подходит для большинства типов пробок.

Подходит:

• Для стандартных пробок — винтовых пластиковых, металлических, кронен-пробок.
• При средних и высоких скоростях работы.

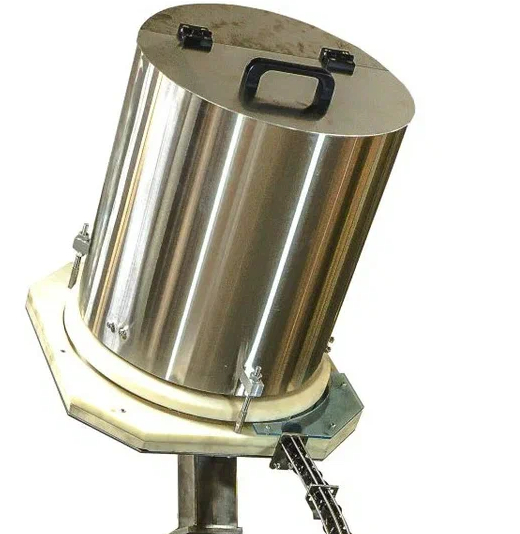

Бункер-ориентатор ПАККА верхнего расположения работает на механическом принципе ориентации. Благодаря П-образной форме пробка может пройти через щелевой сепаратор только в одном положении ориентации.

Роторные пневматические бункеры

Ориентация пробок в бункере производится пневмомеханическим способом. Вращается барабан с отсеками, которые захватывают пробки. Те проходят над форсунками, неправильно ориентированные выдуваются потоком воздуха.

Преимущества:

• Возможность менять производительность с помощью регулировки оборотов.
• Компактность.
• Длительный срок службы.

Подходит для:

• Пробок со сложной геометрией и низким центром тяжести, например, флип-топ, пуш-пул.
• Укупорки корковыми пробками.

Вибрационные

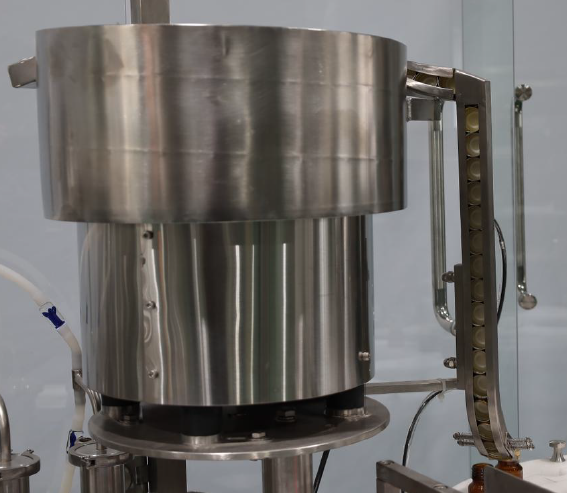

Под действием вибрации от электромагнитного привода пробки перемещаются по спиральному лотку. Наиболее универсальные. Единственный недостаток — повышенный шум от работы генератора вибраций.

Преимущества:

• Универсальность, можно подавать пробки любых размеров и форм, изготовленные из любых материалов.
• Высокая производительность.
• Плавная подача без повреждений.
• Широкий диапазон регулировок.

Подходит:

• Для пробок сложной формы с резьбой и уплотнителями.
• В линиях с большими объемами производства.

Гравитационные (элеваторные)

Пробки поднимаются за счет специальной транспортерной ленты. Неправильно ориентированные пробки падают с неё обратно в бункер, правильные — подаются в зону укупоривания.

Преимущества:

• Высокая производительность.
• Универсальность и легкость переналадки под пробки разных типоразмеров с диаметром от 25 до 38 мм и высотой от 14 до 20 мм.
• Простота конструкции.

Подходят для пробок, у которых:

• Центр тяжести смещен вверх.
• Высота пробки не превышает её диаметр.

Принципы выбора

При подборе бункера учитывайте:

• Тип пробки — форму, материал, вес.
• Требуемую производительность.
• Бюджет.
• Возможности перенастройки под пробки различных размеров и форм.
• Конструкцию укупорочного автомата и габариты бункера.
• Уровень автоматизации: какой объем работы будет выполнять оператор.

Правильный выбор бункера-ориентатора повышает надежность укупорки и снижает процент брака. Если вы находитесь в поиске такого решения, свяжитесь с нами. Мы подберем, спроектируем и изготовим оборудование с оптимальными характеристиками для вашей линии.
