Упаковочная машина WPS 150R: скорость, гибкость и экономия на упаковке в короб

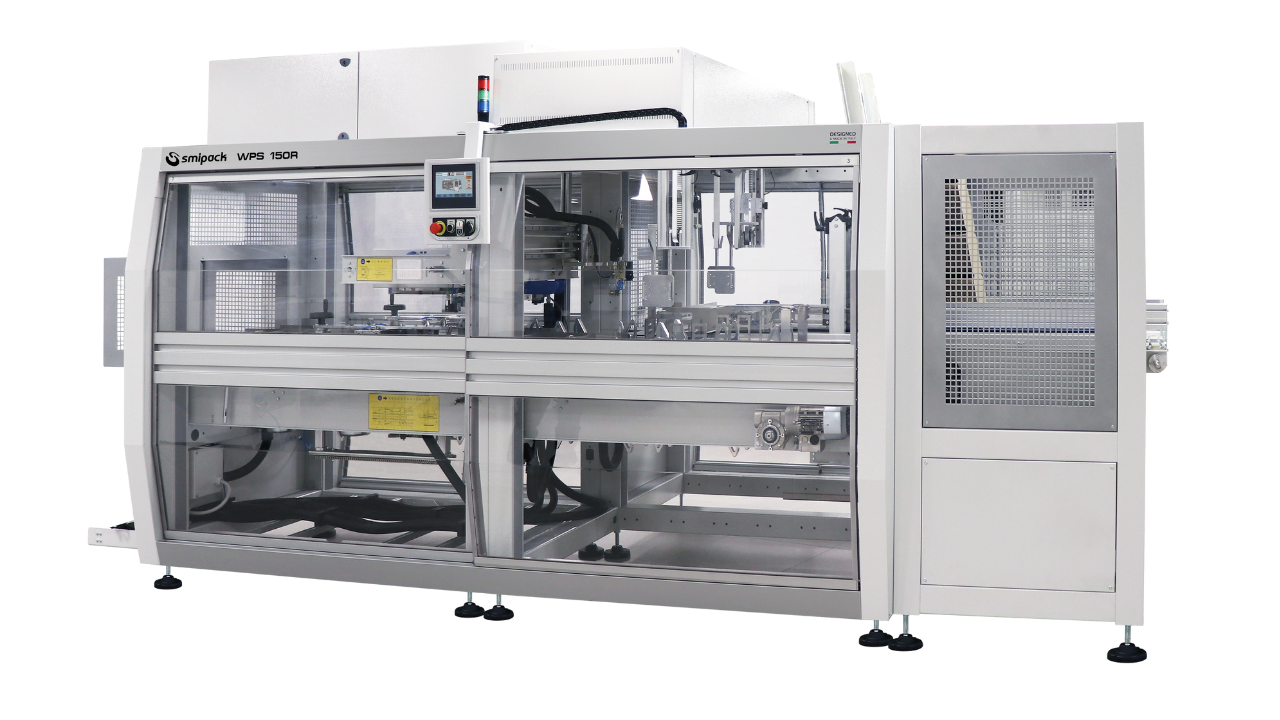

Знакомьтесь: автоматическая машина SMIPACK WPS 150R, Италия. Предназначена для групповой упаковки продукции в картонный короб, формируемый в процессе упаковки.

• Упаковочный автомат для групповой упаковки продукции в коробки методом оборачивания (Wrap-Around) с прямолинейным входом
• Модель WPS 150R: загрузка продукции в открытую U-образную картонную коробку посредством двойного движения приводных толкателей по 2 осям декартовой системы координат, управляемых четырьмя серводвигателями
• Разделение продукции при помощи пневматических боковых прижимов
• Ряды на входе: 1 (факультативно 2 - 3)
• Производительность: Модель WPS 150R - до 20 готовых упаковок в минуту

Упаковочные автоматы WPS групповой упаковки в картонные коробки методом оборачивания (Wrap-Around) предназначены для упаковки различной продукции. Компактный дизайн машины сводит до минимального пространство, необходимое для ее работы, а высокотехнологичные компоненты позволяют достигать высокой производительности и надежности.

Автоматы WPS находят применение в различных секторах рынка, например: упаковка напитков, консервированных продуктов, бытовой химии, вина, алкоголя, продуктов питания, фармацевтики, косметики, средств обработки дерева и т.п.

Серия WPS в качестве упаковки применяет экологичный и рециклируемый картон, что позволяет снизить уровень загрязненности окружающей среды и уменьшить объем полимерных бионеразлагаемых отходов.

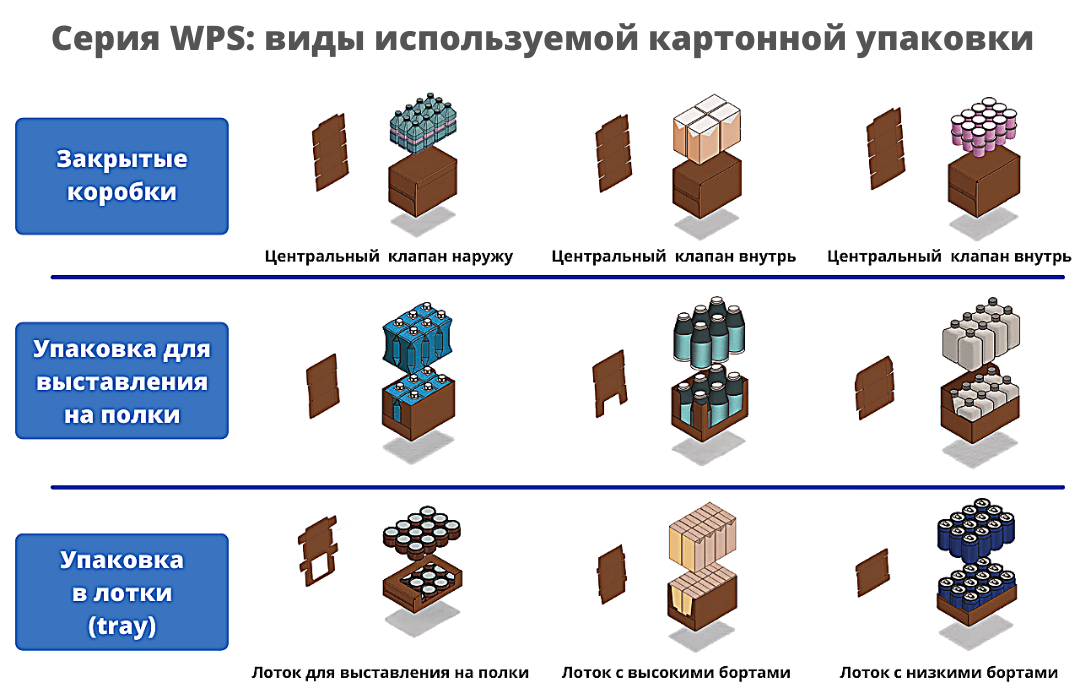

СХЕМА РАБОТЫ ОБОРУДОВАНИЯ

ОПИСАНИЕ

• Формирование блока упаковки при помощи автоматического группирователя
• Входной транспортер с регулируемой скоростью, управляемой инвертором
• Прямая подача продукции на группировку
• Подача продукции на группировку в 1 ряд (факультативно 2 или 3 ряда)
• Раздвижные защитные дверцы с устройством замедления движения
• Устройство формирования и подачи коробки:

- накопитель картонных коробок фиксированной высоты, оснащенный моторизованной конвейерной лентой
- вместимость накопителя картона: 300 — 500 штук
- отбор коробок при помощи качающегося кронштейна с присосками, приводимого в движение сервоприводом
- автоматическое позиционирование точки отбора и отпускания картонных коробок, запускаемое мотор-редуктором, управляемым энкодером и инвертором
- позиционирование картонной коробки на направляющих из полизена

• Электронный блок формователя, приводимый в действие четырьмя сервоприводами, с автоматической регулировкой глубины коробки
• Система управления FLXMOD, оснащенная:

- операторский интерфейс с сенсорным цветным экраном шириной 7 дюймов, перемещаемый по - всей длине машины
- ПЛК
- инвертор со встроенным устройством считывания энкодера
- модули управления IN/OUT

• Калитка с пневматическим приводом, которая открывается и направляет продукцию
• Приводной клеевой пистолет горячего склеивания, управляемый инвертером и энкодером
• Четыре продольные фиксированные точки нанесения клея
• Закрытие внутренних боковых клапанов коробки с помощью пневматических исполнительных механизмов
• Закрытие лицевых клапанов коробки и выравнивание готовой картонной коробки пневматическими исполнительными механизмами
• Резервный фотоэлемент
• Контроль наличия и закрытия боковых клапанов коробок
• Изменение скорости входного конвейера
• Контроль наличия продукта
• Контроль накопления и количества рядов
• 50 различных циклов работы, заносимых в память блока управления
• Соответствие Европейским нормам безопасности

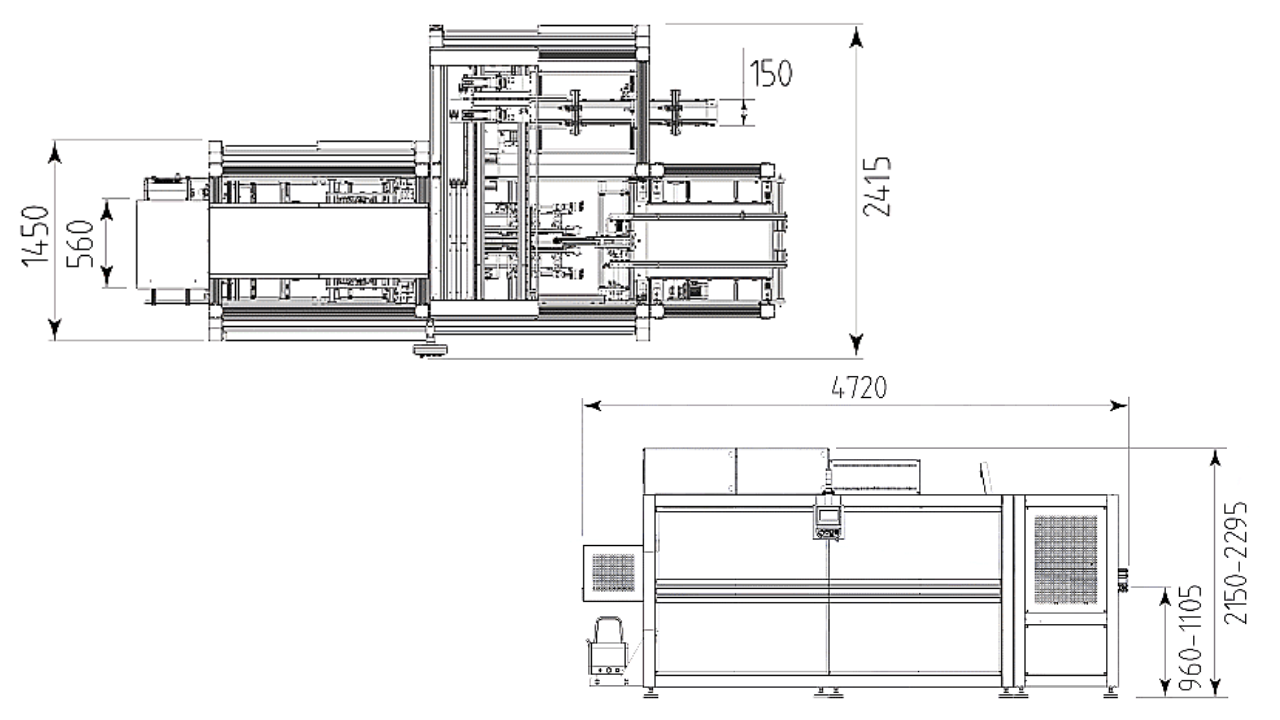

РАЗМЕРЫ

ОСНОВНЫЕ ТЕХНИЧЕКИЕ ХАРАКТЕРИСТИКИ

• Напряжение, В/Гц/Фаз: 380/50/3-N-PE
• Максимальная потребляемая мощность, кВт: 11,3
• Давление сжатого воздуха, Бар: 6**
• Расход сжатого воздуха, л/цикл: 17
• Минимальная высота продукта, мм: 75
• Максимальная высота продукта, мм: 350
• Производительность, циклов в минуту*: до 20*
• Размеры развертки картонной коробки, Д х Ш, мм: 300 х 500 (минимальные), 750 х 1 300 (максимальные)
• Вместимость накопителя картона, штук: 300 - 500
• Толщина крафт-картона, мм: 0,53 – 0,60
• Толщина гофрокартона, мм: 1,8 – 3,0
• Высота рабочего стола, мм: 945 – 1 105
• Размеры машины, Д х Ш х В, мм: 4 720 × 2 415 × 2 150 – 2 295
• Вес машины, кг: 1 715,00
• Гарантия, календарных дней: 365

* Производительность зависит от настроек упаковочной машины, регулировок транспортеров, габаритов, веса и устойчивости продукции

** Компрессорное оборудование не входит в комплект поставки

ХАРАКТЕРИСТИКИ ГОФРОКАРТОНА

• Гофрокартон: толщина до 3 мм
• Толщина верхнего слоя от 150 до 180 г/м²
• Толщина нижнего слоя от 120 до 140 г/м²
• Толщина среднего волнообразного слоя от 130 до 150 г/м²

Примечание: отличные технические характеристики должны пройти технико-экономическое обоснование техническим отделом Продавца

ХАРАКТЕРИСТИКИ ГОРЯЧЕГО КЛЕЯ

• Тип клея: горячий расплав
• Вязкость при 170 градусах по Цельсию: 900 – 1 100 МПа
• Время приклеивания клея: короткое
• Время открытия: среднее
• Рабочие температуры: 150 – 190 градусов по Цельсию

Примечание: отличные технические характеристики должны пройти технико-экономическое обоснование техническим отделом Продавца

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Направляющие для многорядных систем для 2/3 рядов подачи
• Фланцевые и угловые подающие конвейеры
• Механическое изменение формата
• Изменение формата параметров
• Устройство закладки внутреннего верхнего клапана коробки
• Накопитель картона высотой 1 400 мм
• Внутренний воздушный кондиционер

ХАРАКТЕРИСТИКИ УПАКОВЫВАЕМОЙ ПРОДУКЦИИ

Подача продукции в 1 ряд, для круглой, квадратной и неправильной формы продукции:

• Максимальная ширина – 150 мм
• Максимальная длина – 350 мм
• Минимальный диаметр – 40 мм

Подача продукции в 2 ряда, для круглой продукции только:

• Максимальный диаметр – 70 мм
• Минимальный диаметр – 40 мм

Подача продукции в 3 ряда, для круглой продукции только:

• Максимальный диаметр – 45 мм
• Минимальный диаметр – 40 мм

Рекомендуемы рабочие температуры в помещении от +10 до +35 градусов по Цельсию, температура продукции – от + 10 градусов по Цельсию

Относительная влажность окружающей среды – максимально 70%.

ВИДЕО РАБОТЫ КОМПЛЕКТА WPS 150R НА РАЗЛИЧНЫХ ВИДАХ ПРОДУКЦИИ
